地坪材料

透水混凝土增強劑/膠結劑

增強劑/膠結劑是有利于改善透水混凝土中集料的粘結性能，并能提高透水混凝土強度和韌性的產(chǎn)品，增強材料的質(zhì)量是確保透水混凝土成品質(zhì)量控制的關(guān)鍵。

提供透水混凝土系統服務(wù)，免費技術(shù)咨詢(xún)，一站式交工服務(wù)！

透水混凝土地坪施工工藝流程

透水混凝土施工中容易出現的問(wèn)題：

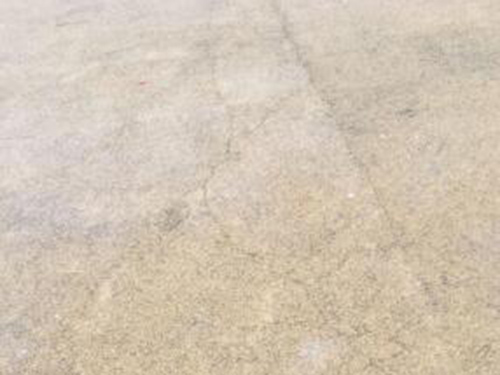

強度不夠，導致路面斷裂或脫粒嚴重

我們公司研發(fā)生產(chǎn)的透水混凝土膠結劑/增強劑強度高，具有優(yōu)異的流動(dòng)性，易施工，有效的解決了以上斷裂、脫粒，不透水的問(wèn)題。

產(chǎn)品分為：基礎型、通用型、精致型、商混站專(zhuān)用型。

    基礎型：主要用于透水混凝土墊層，作用是增加透水混凝土強度。

通用型：透水混凝土基層和面層均可使用，在保證透水混凝土強度的情況下，考慮了一定因素的面層施工要求。

精致型：主要用于透水混凝土面層使用。精致型作為公司透水混凝土膠結劑的核心產(chǎn)品，具有“三高、兩滿(mǎn)、一增”的特點(diǎn)；

①強度高，流動(dòng)性高，和易性高；

②石子顆粒包漿飽滿(mǎn)，面層顆粒分布均勻豐滿(mǎn)；

③極大地縮短了施工時(shí)間，施工進(jìn)度高效倍增。

商混站專(zhuān)用透水混凝土膠結劑/增強劑

   目前市場(chǎng)上透水混凝土膠結劑生產(chǎn)廠(chǎng)家眾多，但產(chǎn)品皆為現場(chǎng)攪拌，即拌即用的材料，其開(kāi)放時(shí)間在30℃氣溫下最多不超過(guò)一小時(shí)?，F場(chǎng)攪拌具有諸多弊端：

①污染環(huán)境；

②攪拌量小，施工速度慢；

③人工操作，質(zhì)量控制不精確。

針對國家對環(huán)境污染的治理，不斷加大力度。透水混凝土現場(chǎng)攪拌越來(lái)越不被允許的情況。我公司研發(fā)了商混站專(zhuān)用透水混凝土膠結劑，該產(chǎn)品完全打破原有理念，其特性突出，在30℃氣溫下開(kāi)放時(shí)間4小時(shí)，作用無(wú)明顯下降，性能無(wú)明顯變化。在甘肅、西安等海綿城市項目中和國內其它品牌廠(chǎng)家的產(chǎn)品比較，效果完勝。

透水砼增強劑Ⅰ型-X

--現場(chǎng)攪拌專(zhuān)用型產(chǎn)品說(shuō)明

透水增強劑Ⅰ型-X是一種能夠顯著(zhù)增加透水混凝土強度的聚合物材料，外觀(guān)為灰色粉末，用于透水混凝土基層，適用于現場(chǎng)攪拌站使用，特點(diǎn)：強度高。

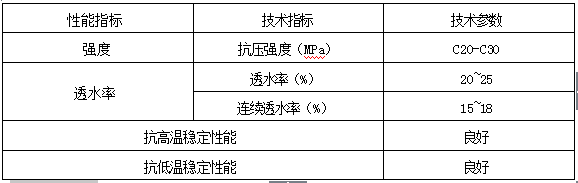

透水混凝土性能指標：

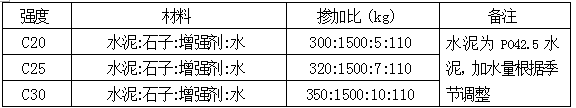

用法用量：

透水砼增強劑Ⅱ型-X

--現場(chǎng)攪拌型產(chǎn)品說(shuō)明

透水砼增強劑Ⅱ型-X是一種能夠顯著(zhù)增加透水混凝土強度的聚合物材料，外觀(guān)為灰色粉末，用于透水混凝土面層，適用于現場(chǎng)攪拌。特點(diǎn)：強度高、具有一定的流動(dòng)性。

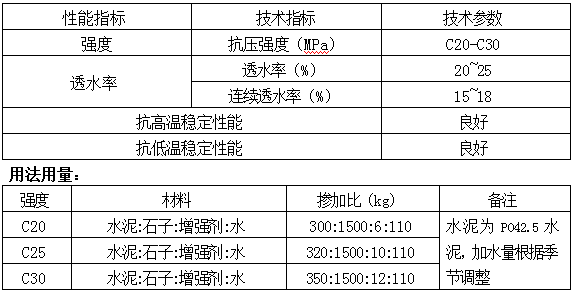

透水混凝土性能指標

透水砼增強劑Ⅲ型-X

--現場(chǎng)攪拌型產(chǎn)品說(shuō)明

透水砼增強劑Ⅲ型-X是一種能夠顯著(zhù)增加透水混凝土強度的聚合物材料，外觀(guān)為灰色粉末，用于透水混凝土面層，適用于現場(chǎng)攪拌站使用，特點(diǎn)：強度高、具有優(yōu)異的流動(dòng)性，有效地減少工人補料，整平等操作時(shí)間，加快施工進(jìn)度。面層平整度明顯提高，顆粒均勻度能顯著(zhù)提高，做高端工程推薦產(chǎn)品。

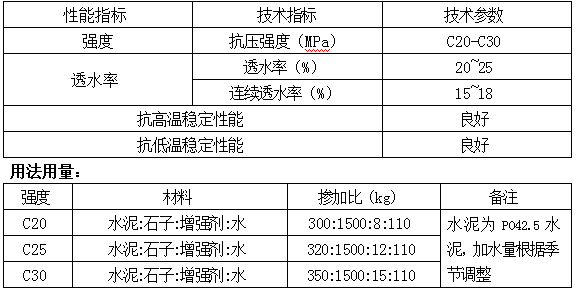

透水混凝土性能指標

注：1、按比例加入攪拌機中正常攪拌，先加入80%的水用量，然后加入添加劑（外加劑、顏料等），攪拌時(shí)間不低于3分鐘；最后加入剩余水量，攪拌1分鐘出料。

2、石子一般采用粒徑為面層3~5mm或基層10~15mm的單一粒級，

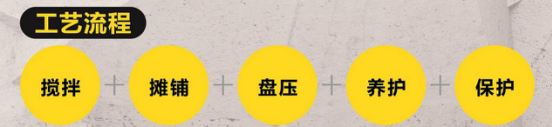

施工技術(shù)流程：

攪拌：攪拌時(shí)間為3分鐘以上，

攤鋪：支設模板，攤鋪前，先用水濕潤地面，縮縫等距布設，間距不宜超過(guò) 6m

盤(pán)壓：缺少石子的地方及時(shí)補充，確保地面平整。

養護：塑料薄膜及時(shí)覆蓋路面和側面，每天灑水養護2-3次，養護時(shí)間應不少于7天。

噴保護劑：15天后切割伸縮縫，噴保護劑。

注：嚴禁在平均氣溫低于5℃及雨天施工。

存放方式：存放于通風(fēng)，干燥的庫房，堆底嚴防浸水，集料堆場(chǎng)應全部覆蓋防雨。

保質(zhì)期：12個(gè)月透水混凝土增強劑/膠結劑

——商混站專(zhuān)用攪拌型

目前市場(chǎng)上透水混凝土膠結劑生產(chǎn)廠(chǎng)家眾多，但產(chǎn)品皆為現場(chǎng)攪拌，即拌即用的材料，其開(kāi)放時(shí)間在30℃氣溫下最多不超過(guò)一小時(shí)?，F場(chǎng)攪拌具有諸多弊端；①污染環(huán)境；②攪拌量小，施工速度慢；③人工操作，質(zhì)量控制不精確。

針對國家對環(huán)境污染的治理，不斷加大力度。透水混凝土現場(chǎng)攪拌越來(lái)越不被允許的情況。我公司研發(fā)了商混站專(zhuān)用透水混凝土膠結劑，該產(chǎn)品完全打破原有理念，其特性突出，在30℃氣溫下開(kāi)放時(shí)間4小時(shí)，作用無(wú)明顯下降，性能無(wú)明顯變化。在甘肅、西安等海綿城市項目中和國內其它品牌廠(chǎng)家的產(chǎn)品比較，效果完勝。

大體量工程，現場(chǎng)攪拌施工存在諸多弊端：

污染環(huán)境，不符合環(huán)保要求；

攪拌量小，施工速度慢；

人工操作，計量控制不準確。

針對以上現狀，我公司隆重推出兩款款適合商混站攪拌的緩凝型透水混凝土增強劑。

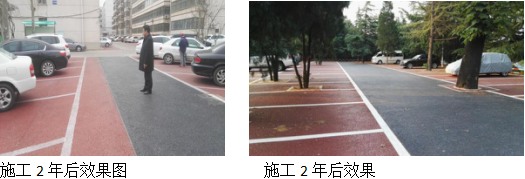

我們施工的代表案例：

南郊賓館停車(chē)場(chǎng)    德州太陽(yáng)能小鎮

德州市政楊莊河項目  慶陽(yáng)市政工程

透水砼增強劑Ⅱ型-H使用說(shuō)明及技術(shù)參數

透水砼增強劑Ⅱ型-H是一種能夠顯著(zhù)增加透水混凝土強度的聚合物材料，外觀(guān)為灰色粉末，用于透水混凝土面層，適用于混凝土攪拌站使用，延長(cháng)凝結時(shí)間4小時(shí)以上，特點(diǎn)：強度高、具有一定的流動(dòng)性。

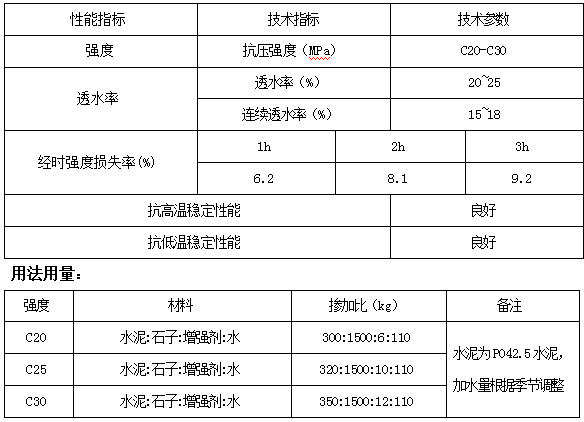

透水混凝土性能指標

透水砼增強劑Ⅲ型-H使用說(shuō)明及技術(shù)參數

透水砼增強劑Ⅲ型-H是一種能夠顯著(zhù)增加透水混凝土強度的聚合物材料，外觀(guān)為灰色粉末，用于透水混凝土面層，適用于混凝土攪拌站使用，延長(cháng)凝結時(shí)間4小時(shí)以上，特點(diǎn)：強度高、具有優(yōu)異的流動(dòng)性，有效地減少工人補料，整平等操作時(shí)間，加快施工進(jìn)度。面層平整度明顯提高，顆粒均勻度能顯著(zhù)提高，做高端工程推薦產(chǎn)品。

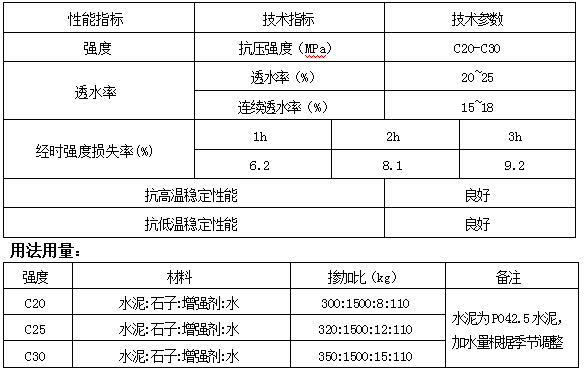

透水混凝土性能指標

注：1、按比例加入攪拌機中正常攪拌，先加入80%的水用量，然后加入添加劑（外加劑、顏料等），攪拌時(shí)間不低于3分鐘；最后加入剩余水量，攪拌2分鐘出料。

2、石子一般采用粒徑為面層3~5mm或基層10~15mm的單一粒級，

施工技術(shù)流程：

攪拌：攪拌時(shí)間為3分鐘以上，

攤鋪：支設模板，攤鋪前，先用水濕潤地面，縮縫等距布設，間距不宜超過(guò) 6m

盤(pán)壓：缺少石子的地方及時(shí)補充，確保地面平整。

養護：塑料薄膜及時(shí)覆蓋路面和側面，每天灑水養護2-3次，養護時(shí)間應不少于7天。

噴保護劑：15天后切割伸縮縫，噴保護劑。

注：嚴禁在平均氣溫低于5℃及雨天施工。

存放方式：存放于通風(fēng)，干燥的庫房，堆底嚴防浸水，集料堆場(chǎng)應全部覆蓋防雨。

保質(zhì)期：12個(gè)月
